Nový digitální ultrazvukový defektoskop Defectobook® DIO1000 PA nyní umožňuje zobrazování v režimu Phased Array vyvinutý a navržený firmou STARMANS.

DIO 1000 PA

Nový digitální ultrazvukový defektoskop Defectobook® DIO1000 PA nyní umožňuje zobrazování v režimu Phased Array. Je kombinací všech funkcí konvenčního ultrazvuku s fázovým posunem. Použitím nejnovější generace elektronických komponent a mikroprocesorů jsme vyrobili nejtenčí, nejlehčí a skutečně přenosný Phased Array přístroj. Standardní konfigurace je s 16 elementovou sondou s možností zakoupit a měřit se sondou s 32 elementy.

HLAVNÍ OBORY POUŽITÍ:

  • Letectví a kosmonautika - zkoušení kompozitů
  • Výroba oceli - velkých odlitků, válcované oceli za tepla a za studena
  • Strojírenství - sváry a spoje
  • Železnice - traťové uzly manganové oceli, kola, osy
  • Energetika - austenitické sváry, hnací hřídele
  • Inspekce potrubí - svárů, spojů
  • Defektoskopie a dimenzovaní

TESTY PRACOVNÍHO PROSTŘEDÍ:

  • Zkoušení vlivů prostředí dle norem EN 600-2-78, 02, EN 60068-1 a EN 60068-2-29:1996 + Z1: 10
  • Vibrační zkoušky podle normy EN 60068-2-6 ed 2:08

VŠEOBECNÉ SPECIFIKACE:

  • Displej:    Barevný TFT transl., 1024 (Š) x768 (V)
  • Frekv. obnovení zobrazení:    Minimum 60 Hz
  • Rozměry displeje:    99×130 mm
  • Fokální množství:    512 (1024)
  • Synchronizace:     Vnější synchronizace, echo start.
  • Provozní teplota:    -20 °C až 60 °C
  • Teplota skladování:    -40 °C až 70 °C
  • Provozní doba baterie:    až 10 hodin
  • Paměť:    2 – 16 GB
  • Rozměry:    224×188×34 mm
  • Hmotnost:    0,74 kg bez baterie + 0,54 kg baterie
  • Záruka:     2 roky standardně, volitelná 3 roky

Fotogalerie

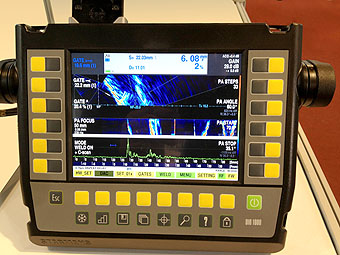

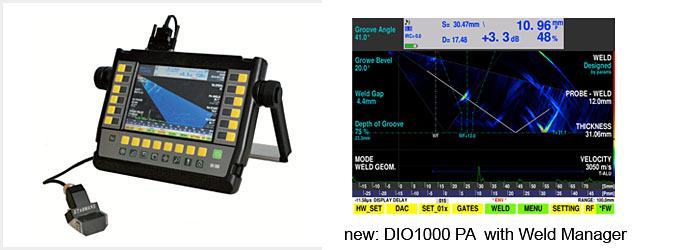

Weld manager with C-SCAN
Weld manager with C-SCAN

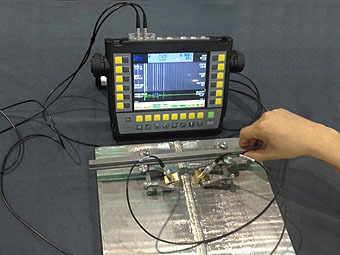

DIO 1000 Phased Array with Tofd
DIO 1000 Phased Array with Tofd

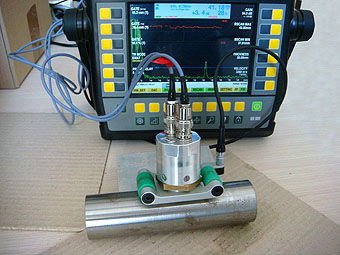

Ultrasonic equipment with EMAT probe
Ultrasonic equipment with EMAT probe

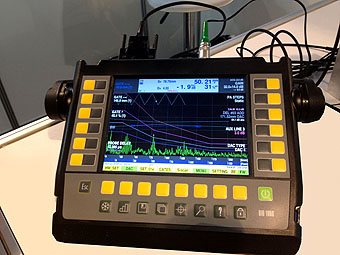

DIO 1000 PA with Distance amplitude correction
DIO 1000 PA with Distance amplitude correction

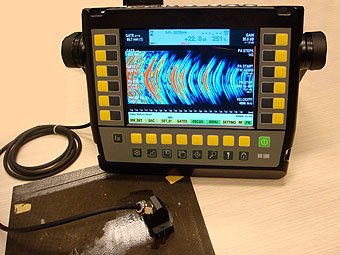

Phased Array testing of composites
Phased Array testing of composites

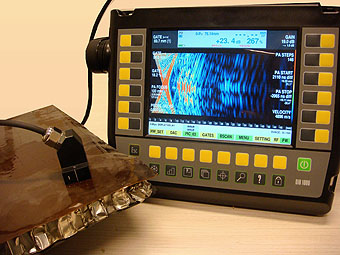

Phased Array testing of honeycomb
Phased Array testing of honeycomb
